INA RUE25-D-FE

型號：
RUE25-D-FE
品牌：
INA
系列：
RUE25-D-FE
起訂量：
≥ 1套
物流：
全國配送
電話：
       恩梯必專業銷售INA RUE25-D-FE，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要RUE25-D-FE最新規格、圖紙、報價等資料可聯系我司銷售部！
額定靜扭矩
  • M0x
  • 350
  • Nm
  • 繞 X 軸的額定靜扭矩
  • M0y
  • 760
  • Nm
  • 繞 Y 軸的額定靜扭矩
  • M0z
  • 680
  • Nm
  • 繞 Z 軸的額定靜扭矩
說明
  • 帶脂潤滑的循環滾子單元

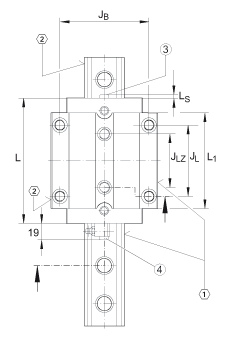

尺寸
  • H
  • 36
  • mm
  • B
  • 70
  • mm
  • L
  • 91
  • mm
  • 因?yàn)樯喜繚?rùn)滑孔的原因，滑塊需要被覆蓋的最小長度。
說明
  • 1)
  • 定位面
  • 2)
  • 標記
  • 3)
  • 螺旋塞最大 MA =2,5Nm
  • 4)
  • 擰緊力矩最大為 MA = 2,5Nm
尺寸
  • A1
  • 23.5
  • mm
  • A3
  • 7.5
  • mm
  • aL max
  • 23
  • mm
  • a L 和 a R 取決于導軌的長度 l max
  • aL min
  • 20
  • mm
  • a L 和 a R 取決于導軌的長度 l max
  • aR max
  • 23
  • mm
  • a L 和 a R 取決于導軌的長度 l max
  • aR min
  • 20
  • mm
  • a L 和 a R 取決于導軌的長度 l max
  • b
  • 23
  • mm
  • 公差: -0,005 / -0,035
說明
  • G2
  • M8
  • 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
尺寸
  • H1
  • 6.5
  • mm
  • H4
  • 17.5
  • mm
  • H5
  • 7.5
  • mm
  • h
  • 22.3
  • mm
  • h1
  • 11.8
  • mm
  • 公差: +/-0,5
  • JB
  • 57
  • mm
  • JL
  • 45
  • mm
  • JL5
  • 14.5
  • mm
  • 周?chē)Y(jié)構上潤滑孔的位置。
  • JLZ
  • 40
  • mm
  • jL
  • 30
  • mm
說明
  • K1
  • M6
  • 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
  • K3
  • M6
  • 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
  • K6
  • M6
  • 根據 DIN ISO 7984-8.8的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
尺寸
  • L1
  • 65.6
  • mm
  • LS
  • 4
  • mm
  • lmax
  • 1980
  • mm
  • 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
  • N2
  • 3
  • mm
  • 周邊結構潤滑孔的最大直徑。
  • N3
  • M6
  • 最大螺釘深度 6 mm
  • O
  • 10x1.5
  • mm
  • DIN 3771
  • T5
  • 10
  • mm
  • T6
  • 8.65
  • mm
重量
  • mW
  • 700
  • g
  • 滑塊的質量
  • mS
  • 3.3
  • kg/m
  • 導軌的質量
基本額定載荷
  • C
  • 28000
  • N
  • 基本額定動載荷
  • C0
  • 65000
  • N
  • 基本額定靜載荷
